以上是一个小卧室的CAD施工图，上面的分别是我做的北立面和东立面施工图，下面的分别是我的平面图和吊顶图。效果图的制作完全是根据施工图的尺寸及比例完成的。这样做出来的图真实且有更强的说服力。

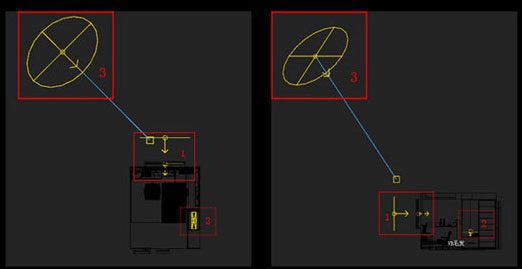

图5

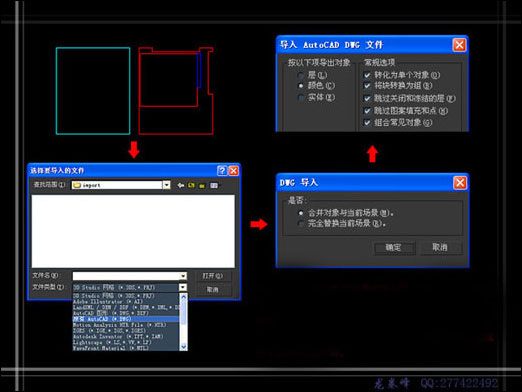

　　我建模采用的方法是"CAD图形导入法，个人觉得这个方法方便、快捷、实用，制图比例更准确！先在CAD中描绘出卧室的边界和吊顶的轮廓，然后用3ds max导入保存好的CAD图形文件，步骤如图。不同颜色的CAD图形到3ds max中会变成一个独立的图形个体。

图6

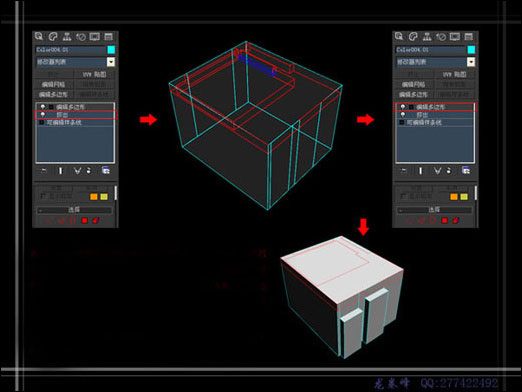

　　在3Ds max中给刚才导入的CAD图形加上挤出命令，然后再用编辑多边形命令对挤出的模型进行修改，编辑成需要的房间模型。吊顶的方法也是如此，其他一些衣柜，墙壁造型等都是采用这样的方法。各个人都有自己不同的建模方法尽管方法不同，但是最后追求的效果都是相同的。这里我只说明了我个人的方法，下面建模方面不作介绍（大家会看了吧，呵呵）

图7
